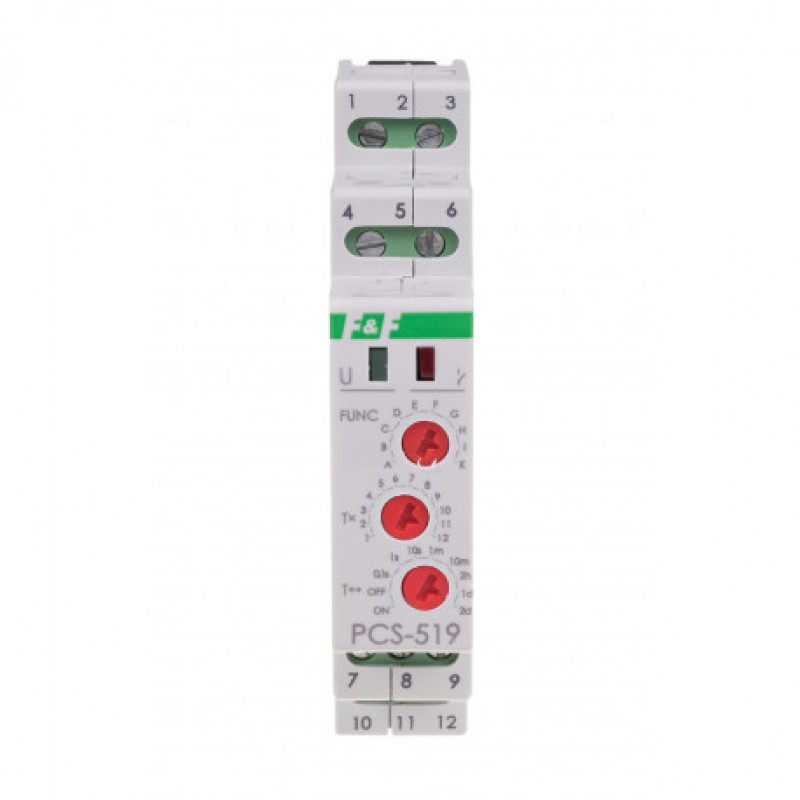

Prekės vaizdas pateiktas susipažinimui ir gali skirtis nuo realios prekės
Laiko relės yra sukurtos pramoninių ir buitinių automatinio valdymo inžinerinių sistemų (pvz., Vėdinimo, šildymo, apšvietimo, signalizacijos ir kt.) Valdymui laiku.
10 funkcijų su valdymo įvestimi START ir RESET.
10 funkcijų su valdymo įvestimi START ir RESET.
* Nustačius laiko diapazono rankenėlės reguliatorių:
ĮJUNGTA - įjungus maitinimą, kontaktas visam laikui uždaromas 3-7 (UNI) ir 11-12 (DUO) padėtyje.
IŠJUNGTA - padėtis (įjungtas energijos tiekimas) sąlygoja kontaktą visam laikui uždaromą 3-5 (UNI) ir 11-10 (DUO) padėtyje.
* Įjungus maitinimą, sistema nereaguoja į laiko intervalo ir veikimo režimo pakeitimus.
* Naujai nustatytos laiko intervalo ir veikimo režimo vertės yra aktyvios išjungus maitinimą ir įjungus arba tiekiant RESET įtampą.
* Įjungus maitinimą, galima laisvai reguliuoti iš anksto nustatytą laiką pasirinktu laiko intervalu.
* Jei funkcija bus pakeista į F, G, H, I arba J, vieną, kai maitinimas yra įjungtas, ir tiekiama START įtampa, sistema atliks ankstesnę funkciją ir tada atstatys (perjungs į naujai pasirinktą funkciją) ). Kitas „START“ įtampos tiekimo pavyzdys atliks naują funkciją.
ĮJUNGTA - įjungus maitinimą, kontaktas visam laikui uždaromas 3-7 (UNI) ir 11-12 (DUO) padėtyje.
IŠJUNGTA - padėtis (įjungtas energijos tiekimas) sąlygoja kontaktą visam laikui uždaromą 3-5 (UNI) ir 11-10 (DUO) padėtyje.
* Įjungus maitinimą, sistema nereaguoja į laiko intervalo ir veikimo režimo pakeitimus.
* Naujai nustatytos laiko intervalo ir veikimo režimo vertės yra aktyvios išjungus maitinimą ir įjungus arba tiekiant RESET įtampą.
* Įjungus maitinimą, galima laisvai reguliuoti iš anksto nustatytą laiką pasirinktu laiko intervalu.
* Jei funkcija bus pakeista į F, G, H, I arba J, vieną, kai maitinimas yra įjungtas, ir tiekiama START įtampa, sistema atliks ankstesnę funkciją ir tada atstatys (perjungs į naujai pasirinktą funkciją) ). Kitas „START“ įtampos tiekimo pavyzdys atliks naują funkciją.
